 Inserito il - 11/12/2011 : 01:02:18
|
Buongiorno a tutti. Ho appena rifatto tutto il circuito elettrico ma ho un problema all'origine! Non riesco ad andare avanti nell'assemblaggio della mia vespa. Il telaio è un vecchio bajai e il motore un VNX 1M
Premetto che:
il circuito elettrico prevede luci di posizione, ana e abbagliante
luce per contachilometri
clacson
contatto per spegnimento
freno posteriore.
La vespa si mette in moto tranquillamente e si spegne con il contatto dello spegnimento.
Ho controllato e testato più volte che tutto il circuito fosse messo nel giusto ordine. Ma quando ho dovuto montare il regolatore di tensione 12v per dare corrente a tutto il sistema ho avuto delle brutte sorprese.

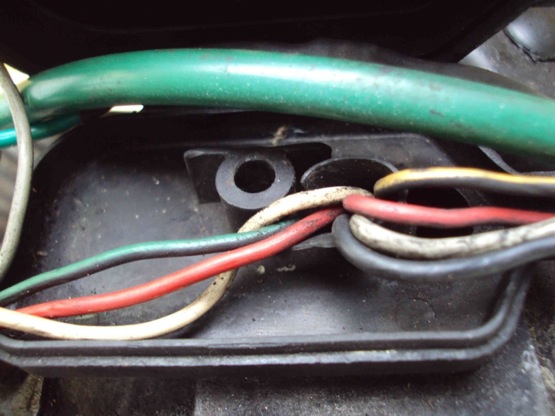

Dallo statore escono 7 fili (allego foto):
i 3 di sinistra ( bianco rosso verde ) li ho mandati nella centralina ducati. Dalla stessa centralina nel seconda uscita verde ho tirato il cavo che va allo spegnimento e poi a massa. (funziona, la vespa si accende e poi se aziono il contatto a massa si spegne).
i 4 cavi di destra: nero l'ho messo a massa motore ( vite del motore).
grigio mi escono 12/14v
rosso mi escono 1/2v
giallo&nero nessun segno.
(il giallo&nero e il rosso no ho mai capito a cosa servissero, forse per l'accensione elettrica che non c'è piu)

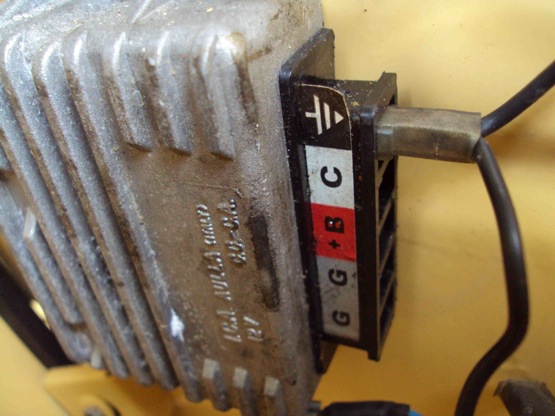

A questo punto mi chiedo che fili debba collegare al regolatore di tensione? Come da foto allegata, il regolatore ha un' entrata a massa, una C, una +B e due G. Se ho ben capito, la corrente "sporca" esce dallo statore, entra nel regolatore e si pulisce a 12v senza picchi. Ho fatto vari tentativi ma non riesco a fare uscire la corrente. E' rotto il regolatore? ho collegato male i fili? Aiuto, mi sono perso!!!
Grazie mille in anticipo per le risposte!
Immagine:
69,16 KB
Immagine:
75,59 KB
|
|
|
sanrem
Utente Master
Regione: Trentino - Alto Adige
Prov.: Bolzano
Città: Vipiteno
4946 Messaggi |
Inserito il - 11/12/2011 : 14:25:33
|
Quello che mi lascia perplesso é il fatto che escano 7 fili dallo statore... dovrebbero essere 5 !
Ma é un PX125 E ???  |
Remo
"Vespapapapapa" |
 |
|
|
BB_Frank
Utente Normale
Città: Roma
75 Messaggi |
Inserito il - 11/12/2011 : 15:05:08
|
http://www.stardeluxe.it/forum/index.php?topic=2471.0
Vedi un po' se ti può essere utile... i colori non sono gli stessi ma magari riesci a individuarne il percorso...
Comunque prova a vedere se i 2 rossi e 2 bianchi sono in corto... |
|
|
|
Guigu
Nuovo Utente
Regione: Estero
Città: Martinica
28 Messaggi |
Inserito il - 11/12/2011 : 19:48:35
|

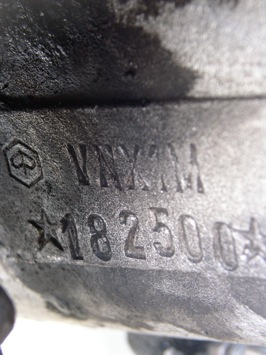

...grazie delle info, adesso provo a fare i collegamenti come sopra. Dalla punzonatura mi sembra si un px125e, c'è anche il foro per mettere il motorino d'avviamento ( che pero non c'e piu). allego la foto del motore. poi può essere che abbiano sostituito lo statore originale, il motore quando l'ho preso era già così. il problema non è l'accensione, parte subito e si spegna quando lo metto in corto con il cavo verde che mi esce dalla centralina ducati e che arriva al pulsante sul manubrio. Mi serve solo un 12v pulito per il sistema elettrico. provo allora a collegare il cavo statore grigio con la corrente su una entrata G del regolatore e vedere se mi esce dall'altra G. Grazie mille.
Immagine:
40,73 KB |
|
|
|
Guigu
Nuovo Utente
Regione: Estero
Città: Martinica
28 Messaggi |
Inserito il - 11/12/2011 : 22:40:45
|

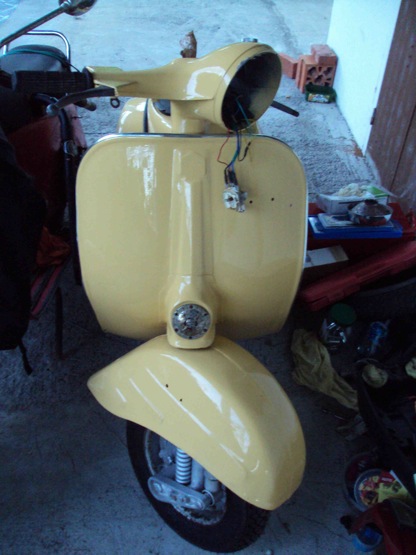

...ok. Vedrò di trovare uno statore a 5 fili. Per il momento ho montato tutto con i collegamenti solo sulle entrate G e funziona  ! Non ho frecce su questo modello. Sono davvero contento che funzioni! Grazie davvero per i consigli. Vedo la fine del tunnel anche se devo dire la verità...adoro restaurare le vespe, mi ha proprio appassionato e voi siete davvero fantastici, un aiuto fondamentale. Vi mando un paio di foto della vespa! Grazie mille ancora.
Immagine:
70,21 KB
Immagine:
93,39 KB |
|
|
|
sanrem
Utente Master
Regione: Trentino - Alto Adige
Prov.: Bolzano
Città: Vipiteno
4946 Messaggi |
Inserito il - 12/12/2011 : 13:13:56
|
Se questa é la vespa che ha problemi con lo statore , allora hai piú problemi !!
Il motore che hai é di un px125e e il telaio potrebbe essere quello di una 150 Super , ma comunque avrebbe il faro posteriore e il manubrio sbagliati !
In ogni caso questa non é un PX !!  |
Remo
"Vespapapapapa" |
|
|
|
sanrem
Utente Master
Regione: Trentino - Alto Adige
Prov.: Bolzano
Città: Vipiteno
4946 Messaggi |
Inserito il - 12/12/2011 : 14:35:25
|
| viaggiatore ha scritto:
| sanrem ha scritto:
Se questa é la vespa che ha problemi con lo statore , allora hai piú problemi !!
Il motore che hai é di un px125e e il telaio potrebbe essere quello di una 150 Super , ma comunque avrebbe il faro posteriore e il manubrio sbagliati !
In ogni caso questa non é un PX !!
|
l ha detto..... "Il telaio è un vecchio bajai e il motore un VNX 1M".... questo è un ibrido a tutti gli effetti con impianto rifatto a 12, può funzionare con lo statore che ha ce la fa tranquillamente se le lampade sono le classiche da px.... tipo 25/25 15 e 10 watt
|
Ma allora montavano il motore di un px ???? Ma come puó essere quel telaio é circa 20 anni piú vecchio del motore !? Boh , non ci ho capito niente... !!! |
Remo
"Vespapapapapa" |
|
|
|
poeta
Moderatore
Prov.: Roma
Città: roma
25632 Messaggi |
Inserito il - 12/12/2011 : 14:49:25
|
La Baja non mmnta motore PX... è questa che ha motore PX ovvio!
Una vera skifezza.... mix da orrore...
ma se funzionerà,,,,
darà le sue soddisfazioni comunque, di certo...
|
pugnodidadi |
|
|
|
Guigu
Nuovo Utente
Regione: Estero
Città: Martinica
28 Messaggi |
Inserito il - 12/12/2011 : 16:36:42
|

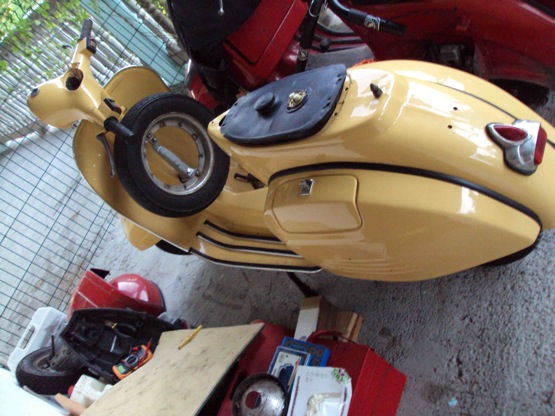

...la cozzaglia di pezzi e lamiere si incastrano bene. La mutante prende vita finalmente. Ho trovato un vecchio telaio Bajaj ( davvero mi chiedo come sia potuto ammarare in Martinica!) a cui poi ho aggiunto un motore VNX 1M. Mi scuso con i puristi vespisti per la mancata fedeltà nella ricostruzione ma in effetti questo modello non è mai esistito. Avrei dovuto lasciarlo arrugginire? Qui è anche un casino trovare i pezzi, molti negozi sul net fanno spedizioni solo in Italia. Ho già fatto un giro (senza sella) e le soddisfazioni sono state tante. Vi ringrazio ancora per i consigli e la precisione dei vostri commenti. Mille grazie ancora.
Immagine:
8,14 KB |
|
|
|
sanrem
Utente Master
Regione: Trentino - Alto Adige
Prov.: Bolzano
Città: Vipiteno
4946 Messaggi |
Inserito il - 12/12/2011 : 17:34:45
|
| poeta ha scritto:
La Baja non mmnta motore PX... è questa che ha motore PX ovvio!
Una vera skifezza.... mix da orrore...
ma se funzionerà,,,,
darà le sue soddisfazioni comunque, di certo...
|
Ah ecco , allora avevo capito bene e non mi sono rinco ancora di piú !!
Poi come sostengo sempre..., tutto é fattibile , bisogna volerlo !! |
