 Inserito il - 05/10/2009 : 21:47:02
|
Ho fatto un radicale cambio alla mia special.
Siccome ero stufo di questa luce debole che produce il volano originale, ho sostituito le lampadine con dei LED.
Dietro ho messo 5 led superluminosi bianchi.
Davanti ho messo 20 led superflux gialli.
Ne sono molto soddisfatto, sia davanti che dietro ho una ottima luce per un consumo di circa 15 watt.....
Piccolo neo la luce non è concentrata come fanno i fari normali, quindi pensavo con una lente di risolvere (se ce la faccio, altrimenti va perfettamente così)
A breve metterò un video.
Se a qualcuno serve metto foto e schemi per come l'ho fatto io.....
|
|
|
n/a
deleted
Città: Verona
66 Messaggi |
|
|
gargano
Utente Normale
Prov.: Foggia
Città: peschici
88 Messaggi |
|
|
n/a
deleted
Città: Verona
66 Messaggi |
|
|
n/a
deleted
Città: Verona
66 Messaggi |
Inserito il - 05/10/2009 : 23:32:48
|
| visto che mi è stato chiesto schemi a breve e foto tra un po' quando avrò possibilità |
 |
|
|
n/a
deleted
Città: Verona
66 Messaggi |
Inserito il - 08/10/2009 : 13:03:35
|
Questo è per dietro....
materiale:
piastra millefori
saldatore e stagno
5 led superluminosi bianchi
5 resistenze
4 diodi 1N4007
1 condensatore da 1000 microfarad
siccome i led funzionano a corrente continua mi sono costruito un raddrizzatore e ho collegato il condensatore.
Poi ho collegato i led in serie con ognuno la sua resistenza, per calcolare il valore della resistenza e vedere lo schema andate qua http://led.linear1.org/led.wiz
''Source voltage'' è la differenza di potenziale dell'impianto elettrico della vespa, consiglio di verificare con un tester quanto è la tensione max (visto che aumenta con l'aumentare dei giri del motore) oppure di considerarla a 6 volt ed usare il raddrizzatore autocostruito che c'è nella sezione fai da te di questo sito (http://www.vespaforever.net/regolato.htm)
''diode forward voltage'' e ''diode forward current (mA)'' ve la forniscono i costruttori dei led
''number of LEDs in your array'' sono quanti led volete usare
NB: ogni condensatore ha una tensione di lavoro, superata la quale si rompe... quindi occhio!
Immagine:
25,69 KB |
|
|
|
n/a
deleted
Città: Verona
66 Messaggi |
Inserito il - 08/10/2009 : 13:31:40
|

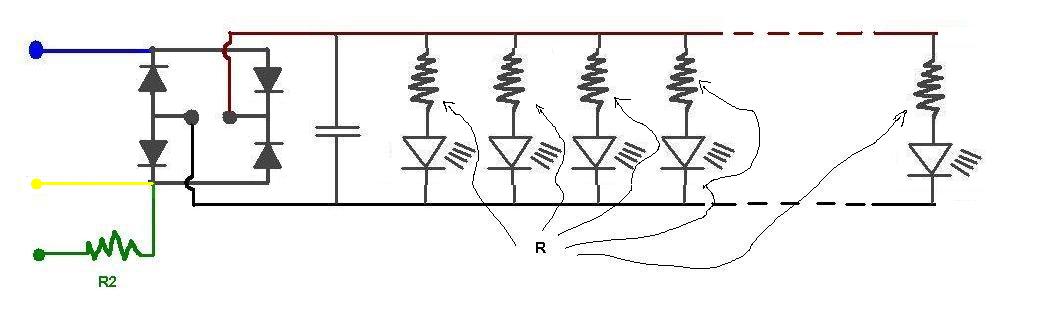

Questo è per davanti:
materiale:
piastra millefori
saldatore e stagno
20 led superflux warm white
20 resistenze ''R''
1 resistenza ''R2''
4 diodi 1N4007
1 condensatore da 1000 microfarad
al filo giallo si collega il positivo degli abbaglianti, al filo verde il positivo degli anabbaglianti
al filo blu i due fili neri
il valore della resistenza R2 è libero, io l'ho messa da 22 ohm in modo che la corrente che attraversa sia 50 mA invece che 100 mA (max luminosità secondo il costrttore dei led). Poi fate voi.... Prendete una resistenza da 1 Watt, però potrebbe bruciarsi per l'eccessivo calore dissipato (io c'ho costruito attorno un piccolo dissipatore con dell'alluminio, vediamo se regge.....)
Immagine:
37,23 KB |
|
|
|
mimmo
Moderatore
Regione: Campania
Città: Sorrento
8665 Messaggi |
|
|
n/a
deleted
Città: Verona
66 Messaggi |
Inserito il - 08/10/2009 : 19:36:50
|
mah guarda qui è tutto opinabile:
- io i led li ho comprati warm white (colore lampadina ad incandescenza) proprio per rimanere vicino all'originale
- i led che ho preso io sono ad ampio angolo (120 gradi) ma bisogna provare e confrontare......
una idea che mi frullava per il faro anteriore era di usare un led da 20 watt ed utilizzare un trasformatore per trasformare da 6 a 12 volt la differenza di potenziale, però bisogna farselo in casa....
inoltre appena ho tempo ci metto una lente fresnel per concentrare la luce (sperando di non perdere troppa luminosità) |
|
|
|
n/a
deleted
Città: Verona
66 Messaggi |
|
|
mimmo
Moderatore
Regione: Campania
Città: Sorrento
8665 Messaggi |
Inserito il - 08/10/2009 : 21:31:15
|
| Jack86 ha scritto:
il valore della resistenza R2 è libero, io l'ho messa da 22 ohm in modo che la corrente che attraversa sia 50 mA invece che 100 mA (max luminosità secondo il costrttore dei led). Poi fate voi.... Prendete una resistenza da 1 Watt, però potrebbe bruciarsi per l'eccessivo calore dissipato (io c'ho costruito attorno un piccolo dissipatore con dell'alluminio, vediamo se regge.....)
|
mi sa che è 1 watt di potenza per i dati che citi è una potenza irrisoria, ai limiti del risibile
ipotizzando 50 mA per led nella resistenza scorrerebbe 1A (0,05 X 20) quindi la potenza dissipata è data dalla formula R x I x I cioè 22 x 1 x 1 quindi 22W  |
I DON`T CARE OF LESS
Ho le spalle sulla testa, io! (cit Fra2)
Dai un occhiata al mio blog e dimmi che ne pensi http://vespaebasta.blogspot.it
|
|
|
|
n/a
deleted
Città: Verona
66 Messaggi |
Inserito il - 09/10/2009 : 00:40:44
|
ma dovrei rispolverare le nozioni del corso di elettrotecnica industriale, comunque utilizzando quella formula non tieni conto delle cadute di potenziale che avvengono nelle resistenze per i led e nei led stessi (che per questi modelli non sono trascurabili) basta che pensi che la potenza erogata dallo statore è 20 - 25 watt, in quel caso i led non dovrebbero accendersi nemmeno.
comunque con un piccolo dissipatore artigianale il calore prodotto dovrebbe essere smaltito correttamente senza bisogno di una resistenza di potenza... Adesso vedo se si brucia la resistenza (tanto costano pochissimo) altrimenti mi calcolo la potenza dissipata e vedo di comprarne uno adatto |
|
|
|
mimmo
Moderatore
Regione: Campania
Città: Sorrento
8665 Messaggi |
Inserito il - 09/10/2009 : 00:59:37
|
| Jack86 ha scritto:
basta che pensi che la potenza erogata dallo statore è 20 - 25 watt, in quel caso i led non dovrebbero accendersi nemmeno.
|
ovvero 4A ed oltre per i Led abbiamo detto che ci basta 1A....
inoltre che centrano le cadute di potenziale con la corrente assorbita?
la cadta di potenziale è funzione proprio della corrente; se per assurdo non hai assorbimento di corrente allora la caduta di potenziale è inesistente |
I DON`T CARE OF LESS
Ho le spalle sulla testa, io! (cit Fra2)
Dai un occhiata al mio blog e dimmi che ne pensi http://vespaebasta.blogspot.it
|
|
|
|
n/a
deleted
Città: Verona
66 Messaggi |
Inserito il - 09/10/2009 : 10:41:39
|
scusa per il discorso senza senso, il mio ragionamento era riguardo ad un bilancio energetico, comunque mi soo fatto un paio di calcoli semplice semplici:
- trovo la resistenza che oppone un led:
W = i^2 * R = deltaV * i
quindi R = 3,4 / 0,1 = 34 Ohm
- trovo la resistenza equivalente 1 composta da una resistenza da 27 Ohm ed un led (che considero solo per la sua caratteristica resistiva):
Req1 = 34 + 27 = 61 Ohm
(qui tutto quadra perchè la corrente che deve attraversare il ramo è 0,1 Ampere, infatti i= 6 / 61 = 0,098 Ampere)
- quindi la potenza dissipata è:
Wled = 34 * 0,1^2 = 0,34 Watt
Wled totale = 0,34 * 20 = 6,8 Watt
Wresisteza = 27 * 0,1^2 = 0,27 Watt
Wresistenza totale = 0,27 * 20 = 5,4 Watt
W totale = 12,2 Watt
- ora consideriamo la resistenza equivalente del circuito in parallelo, cioè nella modalità ''abbaglianti'':
Req2 = 1/((1/61)*20)) = 3,05 Ohm
- quindi con una deltaV = 6 Volt:
i = 6 / 3 = 2 Ampere
- consideriamo la resistenza equivalente con la resistenza da 22 Ohm (modalità ''anabbaglianti''):
Req3 = 3 + 22 = 25 Ohm
- che con una deltaV = 6 Volt:
i = 6 / 25 = 0,24 Ampere
- quindi la potenza dissipata dal resistore di 22 Ohm è:
W = 0,24^2 * 22 = 1,27 Watt
|
|
|
|
n/a
deleted
Città: Verona
66 Messaggi |
Inserito il - 09/10/2009 : 10:47:13
|
| i 50 milliAmpere che avevo detto prima era che per trovare una valore della resistenza senza dovere fare calcoli (anche se il procedimento non è corretto) è che nel sito http://led.linear1.org/led.wiz avevo messo anzichè 100 mA 50 ed avevo trovato una resistenza di 54 Ohm, quindi ho fatto un 54 - 27 = 27 ed ho comprato varie resistenze per vedere la luminosità e con 22 Ohm mi trovavo bene.... |
|
|
|
mimmo
Moderatore
Regione: Campania
Città: Sorrento
8665 Messaggi |
Inserito il - 09/10/2009 : 11:37:47
|
tutto corretto, ma nei led in modalita luci di posizioni 240 mA in totale e quindi 12 mA per Led e non 50 mA; era questo il dato fuorviante |
